果洛架空线路故障测试仪架空暂态录波型远传故障指示器1　范围本标准根据《QGDW 11814—2018架空暂态录波型故障指示器技术规范》制定。本标准规定了架空暂态录波型远传故障指示器（以下简称指示器）的使用条件、技术要求试验项目及方法等。本标准适用于额定电压 10kV、额定频率50Hz的三相交流配电架空线路中监测负荷、指示、上报短路和接地故障线路区段信息的指示器。2　规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的应用文件，仅注日期的版本适用于本文件。凡是不注明日期的应用文件，其版本（包括所有的修改单）适用于本文件。?GB/T 2423.1 电工电子产品环境试验 第 2 部分：试验方法 试验 A：低温?GB/T 2423.2 电工电子产品环境试验 灼热丝/热丝基本试验方法 成品的灼热丝可燃性试验方法?GB/T 11022-2011高压开关设备和控制设备标准的共用技术要求?GB/T 5095（所有部分） 电子设备用机电元件 基本试验规程及测量方法?GB/T 11287-2000 电气继电器 第21部分 量度继电器和保护装置的振动、冲击、碰撞和地震试验篇：振动试验（远动设备及系统 第 2 部分：工作条件 第 1 篇：电源和电磁兼容性?GB/T 17626.2 电磁兼容试验和测量技术 静电放电抗扰度试验?GB/T 17626.3 电磁兼容 试验和测量技术 射频电磁场辐射抗扰度试验?GB/T 17626.4 电磁兼容试验和测量技术 电快速瞬变脉冲群抗扰度试验?GB/T 17626.5 电磁兼容试验和测量技术 浪涌（冲击）抗扰度试验?GB/T 17626.8 电磁兼容试验和测量技术 工频磁场抗扰度试验?GB/T 17626.9 电磁兼容 试验和测量技术 脉冲磁场抗扰度试验?GB/T 17626.10 电磁兼容试验和测量技术 阻尼振荡磁场抗扰度试验?DL/T 634.5101 远动设备及系统 第 5-101 部分：传输规约 基本远动任务配套标准?暂态录波型故障指示器技术条件和检测规范

果洛架空线路故障测试仪为采集器正向夹持的信号波形，图26为同一信号反向夹持的信号波形，夹持方向不同波形相反不影响检测结果。?如图27为检测到不稳定的信号时的波形；?如图28位检测到的稳定的小信号的波形；7.3定位步骤:定位故障由定线、定段和定点组成。7.3.1定线：首先确定故障线路，将高压主机信号线搭在待测线路上，向故障相注入高压直流信号，该信号将沿线路流至故障点，并经故障点流入大地。这样，从信号注入处至故障点会有等值的直流电流。通过查看主机开始检测屏幕中的“接地状态”查看线路上是否存在故障。7.3.2定段：检测到线路发生故障，然后确定故障的区段。图29 故障配电线路示意图用采集器在线路主要分支测量信号，接收器故障检测将显示故障点位置是在上游或下游，上游表示故障在靠近信号输入方向，下游表示故障在远离信号输入方向。按照上述方法，就可以准确确定故障区段。例如上图中所示，在节点“a”处测量，确定粗线（红线）部分为故障区段。7.3.3定点：当确定故障区段后，主机输出的信号将沿线路经故障点流入大地（如下图），根据此特点即可采用二分法进一步定位故障。图30故障信号流向图二分法：①　在故障线路中间位置塔杆两侧检测信号电流，通过采集器测量到的信号后，将在接收器上显示故障是在上游还是在下游。若在塔杆输入/输出两侧侧均为上游，则表示故障在信号靠近的主机侧；若在塔杆输入/输出两侧侧均为下游，则表示故障在信号远离主机侧；若在塔杆输入侧为下游输出侧为上游，则表明故障就在此处。②若在上述检测后，确定故障在下游，则在下游线路中间位置进行第二次测量，并重复上述的测量过程，然后逐步缩小故障范围后，直至找到故障点位置。注：当检测到塔杆两侧的信号值有明显不同时（两侧相差大于5mA），很有可能存在故障，请重点检查此处。8售后服务：8.1凡购本公司产品随机携带产品保修单，订购产品交货时，请当场检验并填好保修单。8.2自购机之日起，在保修期内，维修不收取维修费；保修期外，维修调试收取适当费用。8.3电池属消耗品，不在保修范围内。8.4属下列情况之一者不予保修：8.5用户对仪器有自行拆卸或对仪器工艺结构有人为改变。8.6因用户保管或使用不当造成仪器的严重损坏。 8.7属于用户其它原因造成的损坏。

<果洛>天正华意电气设备有限公司 果洛输电线路单相接地故障测试仪、输电线路单相接地故障测试仪厂家直销-价格合理

果洛架空线路故障测试仪频道设置”界面后，可以设置高压主机、采集器和本机的无线频道。在设置前，高压主机或采集器需要先进入设置模式。然后，接收器选择需要设置的设备和频道，光标置于“设置”按钮，按下“确认”键即可。图23 频道设置示意图6.3.5智能电源管理?接收器超过5分钟未使用时，自动调暗液晶背光，蜂鸣器发出“嘀嘀”声报警，提醒用户关机?接收器超过7分钟未使用时，将自动关机。6.4注意事项?测试前请确保线路必须停电，且该线路上不能悬挂接地线。?接地端子应就近可靠接地。?使用仪器时请按本说明书接线和操作，严格按照操作规范和操作规程进行测试。?设备工作时严禁触碰输出端子，严禁带点插拔高压输出引线。?采集器挂在线路上工作时，禁止晃动采集器。?当没有无线信号时，请确保电池电量充足且在有效通讯范围内。?测试开始前请输入正确的参数设置。?电池电量低时，将无法保证测量信号的准确性，请及时对仪器充电或是更换电池。?不开机或开机后立即关机：可能是电池已耗尽，请充电或更换电池后再使用。?仪器自动关机：可能是因为电池欠压自动关机，或长时间未进行任何操作自动关机，请尝试重新开机。

<果洛>天正华意电气设备有限公司 果洛输电线路单相接地故障测试仪、输电线路单相接地故障测试仪厂家直销-价格合理

果洛架空线路故障测试仪对应操作说明：进入试验数据查询子菜单后，通过显示屏右侧功能热键进行相应操作。1）按压[上页]或[下页]键翻看、浏览整屏幕的序号及日期数据结果。2）按压[上条]或[下条]键，可根据试验序号、设置编号、存储日期信息查看任一条存储条目下的测试数据信息结果。3）光标指向任一条记录时，按压[查看]即可翻看本条保存的测试数据记录，按[打印]键，即时打印出本编号下所有的线路参数测试数据和计算结果。4） 按[退出]键，返回开机初始化界面。12 打印纸的更换与打印机的维护12.1 热敏打印纸的鉴别：打印机为热敏打印机，即打印纸有一面为热敏材料层（即碳膜层），如打印纸放反了会导致打印机打印不出字迹。鉴别打印纸的哪一面为热敏层可用拇指和食指的指甲稍微用力掐在热敏打印纸的两面，然后拉一下打印纸，观察打印纸的两面指甲划过的地方，划痕为灰色的一面就是涂有热敏材料的一面；也可采用打火机等热源短时间烤一下打印纸，颜色变深的一面就是有热敏材料的一面。12.2 打印纸更换：当按下显示屏菜单中的“打印”后，SEL绿色指示灯闪烁，表示打印纸已经用完，此时需要刚换打印纸，我们在随机附件中准备了备用打印纸，更换时先按下打印机的OPEN键，即可打开出纸仓盖，取出旧的纸轴，将新的打印纸外包装去掉，抽出打印纸留出一小段在出纸口外，将纸卷放入纸仓直接盖上仓盖即可，千万不要将打印纸穿过外盖压辊放入，打印纸没有热敏材料的一面对着压辊，这样有热敏材料的一面就刚好对着打印机的打印头了。12.3 打印机的维护：由于长时间的野外使用，灰尘等会进入打印头造成打印字迹模糊，可在打开上盖后，用棉棒蘸酒精将打印头上的灰尘擦拭干净即可；设备现场不使用时及时盖上设备上盖。13 技术支持与售后服务大功率全自动抗干扰线路工频参数异频测试系统产品，我公司为用户免费提供一次现场测试技术指导与技术服务培训，并提供全天24小时的热线服务电话，指导解决用户现场测试时出现的任何技术性问题。保证所生产的设备具有一致性，产品经过48小时老化、考核、校验后，承诺交付用户的设备性能稳定可靠。产品自发出之日起，产品正常使用情况下三年内我公司负责免费对产品的升级及维护，不再收取任何费用。保修期满后，如设备出现故障，本公司将为设备提供修理和维护的延续服务， 只收取材料的成本费。

<果洛>天正华意电气设备有限公司 果洛输电线路单相接地故障测试仪、输电线路单相接地故障测试仪厂家直销-价格合理

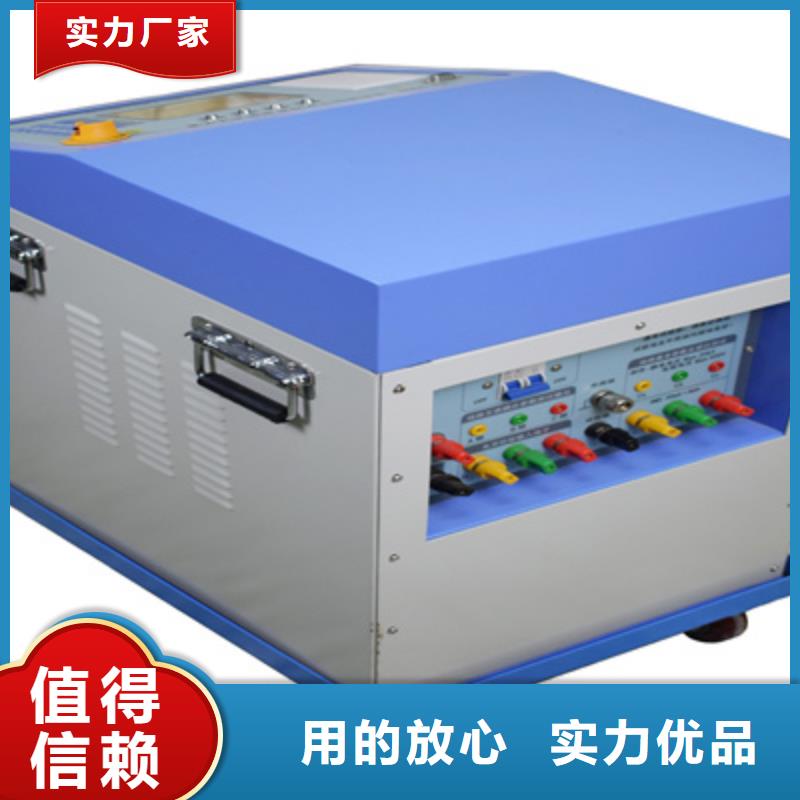

果洛架空线路故障测试仪系统概述 本测试系统是在我公司原大功率线路工频参数异频测试系统（分体式装置）的基础上全功能的升级换代产品依据《DL/T 1119-2010输电线路工频参数测试仪通用技术条件》和《DL/TkV交流架空输电线路工频参数测量导则》将异频电源及测试主机整合为表源一体化的测试装置。即：异频电源及其输出控制、隔离变压器及其档位切换、测试接线变换、接地分合操作、信号测量及采集、数据分析计算等功能全部集中在同一个机箱内。本装置的可实现的测试项目(配置)涵盖了各类电力输电线路在参数测量前试验项目和工频参数测量项目中所要求全部内容。a) 被测线路首末端悬空--线路静电感应电压、接地电流测量； b) 被测线路末端短路接地--线路电磁感应电压、电磁干扰电流测量； c）高感应电压下三相线路的相别核对--线路末端为桥架母线或GIS组合电器； d) 线路各相绝缘电阻测试、核对相别、线路直流电阻测量；e) 三相输电线路的正序阻抗、零序阻抗、正序电容、零序电容、等值电容；e) 多回同杆或并行线路回路之间的零序互阻抗和零序耦合电容；f) 多回同杆或并行线路回路间的不平衡度影响和不对称度影响分析；
